基本情報

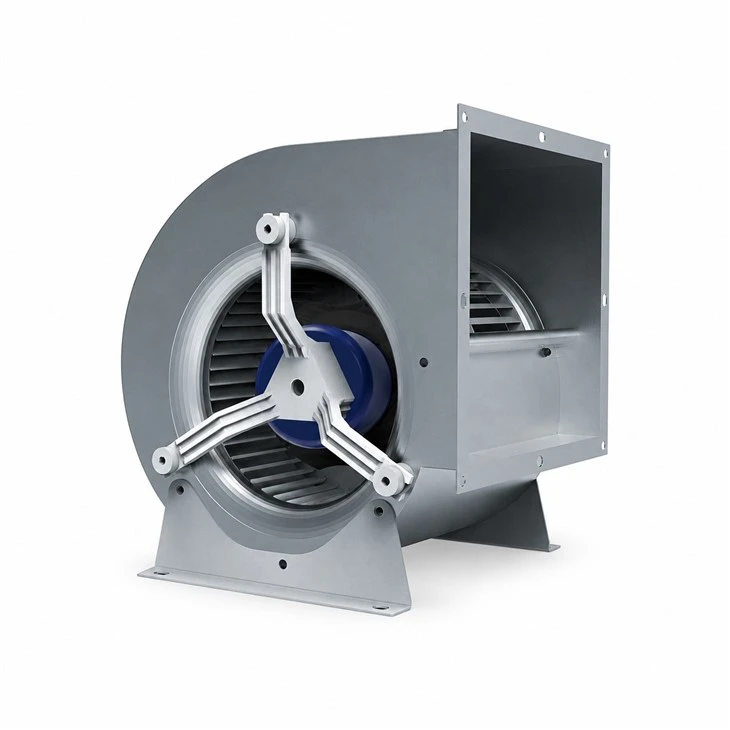

モデル	DL-F200E-EC-F05	製品タイプ	ECデュアルインレット遠心ブロワー
段階	1~	定格電圧	AC230V
電圧範囲	AC184～276V	頻度	50/60Hz
公称速度	1400 ±5% RPM	最大。入力電力	405 W
最大。入力電流	1.8 A	騒音レベル	78dB(A)
周囲温度	-25 ～ +60 度	認証	CCC、CE、RoHS
保護	IP44	絶縁クラス	クラスF

技術的な説明

寸法	313×324×284mm	重さ	指定されていない
モーター型式	EC102AC230V500W-35	モーターサイズ	102mm
インペラ	亜鉛メッキ板、38枚刃	エアフローの方向	あちこち
回転	ローターに向かって見て時計回り	ハウジング・ローター	ストレッチハウジング / 青色のパウダーコーティングされたローター-
取付位置	どのポジションでも	動作モード	S1連続勤務
ベアリング	ボールベアリング	ケーブル長	500±20mm
湿度	動作時相対湿度 5% ～ 90%。保管時 5% ～ 95% RH	保管温度	-40度から+80度まで
電気の安全性	AC1800V/50Hz 1秒間漏れ電流 10 mA 以下。タッチ電流 3.5 mA 以下	コントロール	0 ～ 10 VDC / PWM; RS485 MODBUS-RTU; PFC
モーター保護	ローターのロック、サーマル、過電圧/不足電圧、過電流、ソフトスタート	ネジの強度	クラス8.8

製品の用途

1	充電コラム	9	機器冷却プロジェクト
2	厨房排煙システム	10	換気ユニットプロジェクト
3	FFUプロジェクト	11	AHUプロジェクト
4	コンピュータ室の冷却	12	空気清浄機プロジェクト
5	鉄道交通機関の空調-	13	熱交換器プロジェクト
6	電気器具	14	テレコムコンテナプロジェクト
7	ファングリッドプロジェクト	15	データセンター冷却プロジェクト
8	換気設備プロジェクト	16	産業用冷却システム

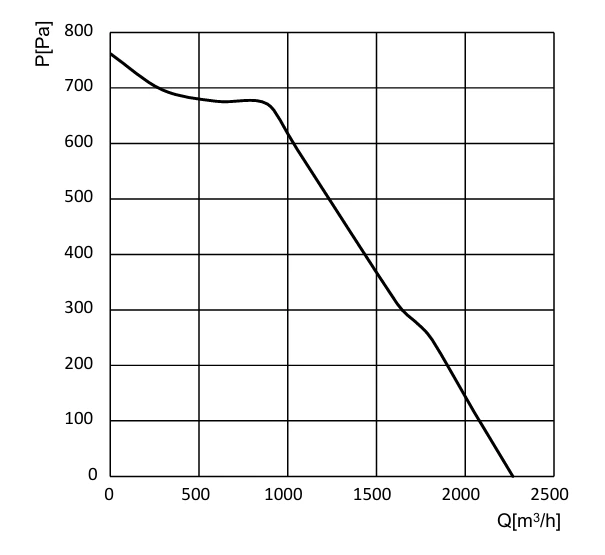

エアパフォーマンス

DL-F200E-EC-F05 Air Performance

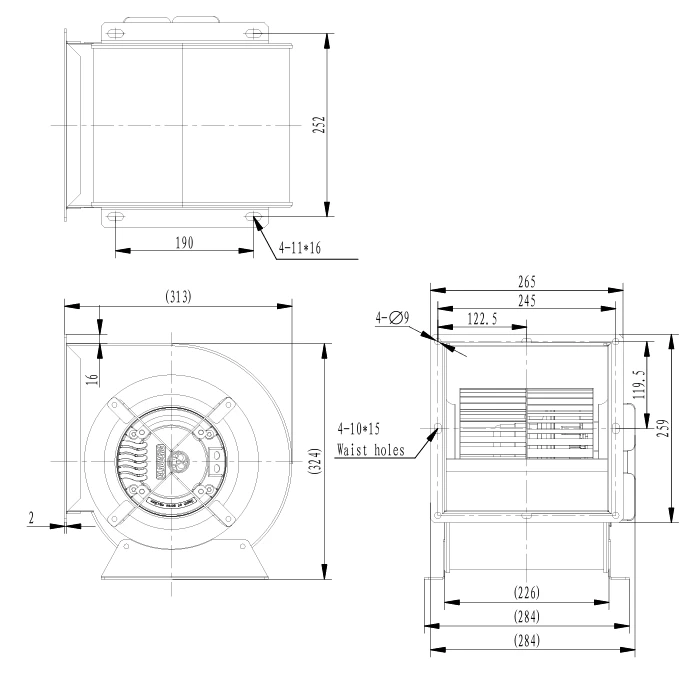

全体の寸法

DL-F200E-EC-F05 Overall Dimensions

電気接続

DL-F200E-EC-F05 Electrical Connection

ライン	コネ。	指定	色	機能・割り当て
電力線		PE	緑/黄	保護アース
電力線	U1	L	茶色	主電源、活線
電力線	U2	N	青	主電源、中性線
コントロールライン	U4	+10 V	赤	固定 10 VDC 出力、±5%、最大 . 10 mA;外部デバイスの供給。 SELV
コントロールライン	U5	速度制御	黄色	0 ～ 10 V/PWM 入力。最大 PWM 振幅 10 V; SELV
コントロールライン	U6	信号フィードバック	白	タコ出力、2 パルス/回転;カスタマイズ可能またはRD信号に変換可能。 SELV
コントロールライン	U7	GND	青	制御インターフェースの基準接地。 SELV

速度制御設定

制御方法	動作状態
フルスピード	赤（+10 V）と黄色（速度-制御）の導体を短絡します。
DC0～10V	モーターは 1.0 V を超えると始動し、0.5 V を下回ると停止します。
PWM	周波数 1 ～ 10 kHz。推奨振幅 10 V ±5%。モーターはデューティ 10% を超えると始動し、デューティ 5% を下回ると停止します。
ポテンショメータ	10 kΩ ポテンショメータを推奨します。

注記

1	配線図に従って厳密に電源導体と制御導体を接続してください。
2	白色の信号フィードバック導体を赤色の導体または外部 DC 電源に直接接続しないでください。{0}}
3	ブロワーが始動しない場合は、速度制御入力を確認してください。-予期せぬ始動による怪我を防止し、通電中は絶対にローターに触れないでください。
4	起動には数秒かかる場合があります。通電中または低速運転中はインペラやローターに触れないでください。
5	電源を投入する前に、モーターとブロワーアセンブリがしっかりと取り付けられていることを確認してください。
6	電源ケーブルを引っ張らないでください。損傷したケーブルはメーカーが交換する必要があります。
7	モーターを落としたり、ぶつけたりしないでください。
8	モーターは洗わないでください。湿気は断熱性能を低下させ、安全上の問題を引き起こす可能性があります。
9	合意された動作条件外で製品を使用する前に、製造元にご相談ください。
10	モーターのケーシングはシャットダウン後もしばらくの間は高温になる場合があります。火傷を防ぐための措置を講じてください。
11	ハウジングを清潔に保ち、設置中にゴミが入らないようにしてください。
12	初回運転前にローターを手で回転させ、衝突、干渉、噛み込みがないことを確認してください。
13	モーターはブロワーの一部であるため、インペラまたは負荷なしで単独で運転しないでください。
14	開梱後の保管の場合は、製品を再度梱包し、-40 ～ +80 度、RH 95% 以下、腐食性ガスのない清潔で換気の良い場所、床から 15 cm 以上の場所に保管してください。
15	ブロワーは子供の手の届かない場所に設置し、子供が操作しないようにしてください。
16	メーカーはこの仕様の最終解釈を留保します。

寿命とメンテナンス、保証

1	設計寿命は 50,000 時間ですが、40 度でのボールベアリングの寿命によって制限されます。-実際の耐用年数は、温度、湿度、設置場所、負荷、使用環境によって異なります。
2	ブロワーは 3 ～ 6 か月ごとに清掃およびメンテナンスし、動作環境に応じて適切に調整してください。
3	完成品には納品日から 2 年間の保証が付いています。{0}}製品の品質に問題がある場合は、修理または交換されます。-許可されていない分解、不適切な取り扱い、人的行為、自然災害、またはその他の不可抗力によって引き起こされた損傷は除外されます。
