クロスフローファン:
タイプ、仕様、用途の完全ガイド
動作原理や主要な仕様からアプリケーション固有の選択まで、エンジニアと調達チームがクロスフロー ファン (接線方向ファン) - について知っておくべきすべてのこと-。
クロスフロー ファン（接線ファン、横ファン、クロスフロー ブロワーとも呼ばれます）は、複数の前方に湾曲したブレードが取り付けられた長い円筒形の羽根車を特徴とするファンのタイプです。-軸流ファン (空気をシャフトと平行に移動させる) や遠心ファン (空気を半径方向外側に排出する) とは異なり、クロスフロー ファンは羽根車の片側から空気を吸い込み、反対側から排出します - すべてが同一平面内で回転軸に垂直です。
横から見ると、インペラは細長いハムスターの車輪または手動の芝刈り機のリールに似ています。この形状により、ファンは出口の全長にわたって広くて太い均一な空気の流れを生成できます -。この特性は、他のタイプのファンがスリムなフォームファクターで再現することはできません。
実際的には:スプリット型エアコンの通気口、エア カーテンの出入り口、またはフラット-パネル ヒーター - など、細長い開口部 - に均一な空気のシートを押し込む必要がある場合、クロスフロー ファンはその仕事を静かかつ効率的に行うのに非常に適しています。

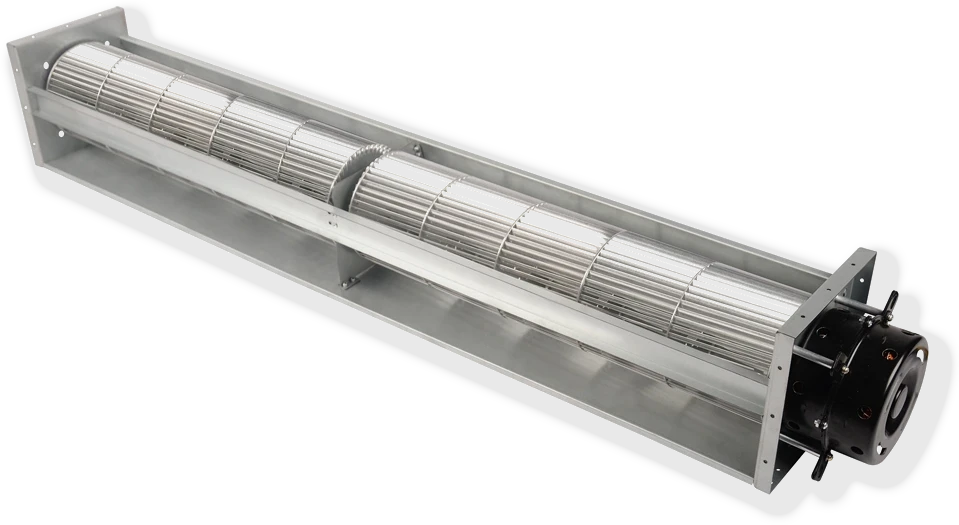

ACクロスフローファン
主電源を使用する家電製品、暖房機器、冷凍装置、および大量生産の OEM システムに適した、-コストの安定した AC 接線ファン-。{2}}
標準の 230V/50Hz 動作により、電気的統合が簡単になります。シェード付き-極または PSC モータ オプションは、信頼性の高い固定速度動作-をサポートします。速度は、電圧の低下または複数の巻線タップによって調整できます。
DCクロスフローファン
正確な制御、低ノイズ、コンパクトな HVAC または電子機器冷却システムを実現する低電圧クロスフロー ファン。-
DC 12V および 24V バージョンは、制御-駆動の OEM 機器に適しています。ブラシレス DC モーターは、効率的で静かな動作を実現する 3 相駆動テクノロジーを使用しています。速度は0～10V DCまたはPWM信号によって制御できます。
ECクロスフローファン
AC 主電源の直接入力を必要とする可変速機器向けの高効率 EC 接線ブロワー。-
230V 50/60Hz 入力により、別個の DC 電源が不要になります。EC モーターは、高効率と正確な速度制御を組み合わせています。制御は、0 ～ 10V DC または PWM 信号を通じて処理できます。
モーターと制御方式で選ぶ、
形状だけではない
AC、DC、EC のオプションを同じページに置くことで、行き帰りが減り、あいまいな価格リクエストが、電圧、エアフロー、制御方法、アプリケーションの制約などの技術的な問い合わせに変わります。{0}{1}
大量生産機器の-安定したコスト-
一般的な電源には、230V/50Hz および 120V/60Hz があります。 AC クロスフロー ファンは、業務用厨房機器、オーブン冷却、ライン電源製品に適しています。-基本的な速度調整は、巻線タップまたは電圧制御を通じて処理できます。
正確な速度調整を備えた低電圧制御-
一般的な電源には DC 12V および 24V が含まれます。 DC および BLDC クロスフロー ファンは、HVAC 制御、BMS インターフェース、キャビネット、データセンターの熱負荷テスト、および厳格なノイズ目標を持つ機器に適合します。-
高い効率とシステム レベルの制御-
EC タンジェンシャル ブロワーは、省エネ、可変速度、高背圧の用途に適しています。{0}{1}オプションには、0 ～ 10V、PWM、タコ出力、または統合制御を含めることができ、より広範なシステムを簡素化できます。
クロスフロー ファンは、薄く細長いパッケージからの均一、層流、広範囲の気流という、ユニークでほとんど代替のできないニッチな分野を占めています。{0}}この決定マトリックスを使用して、選択をすぐに確認します。
見積もり前に収集する選択データ
チェックリストは、一般的な連絡先ボタンよりも変換率が高くなります。これにより、制約を理解していることがエンジニアに示され、ワンパスで有用なデータを提供できるようになります。
気流目標
必要なエアフロー、許容静圧、送風距離、カバー範囲の幅、およびファンが熱交換器または発熱体に吹き付けるかどうか。
機械的エンベロープ
インペラの直径、ファンの全長、出口の長さ。高さ制限、取り付け穴、フィンガー ガード、ブラケット、90 度/180 度のエアフロー ハウジング角度。
電気入力
230V/50Hz、120V/60Hz、12V DC、24V DC、230V EC、400V、またはカスタム電圧要件。
制御方法
固定速度、巻線タップ、電圧制御、0-10V、PWM、タコ出力、サーモスタット、またはセンサーベースのシステム制御。
動作環境
常温、高温、湿度、グリース、冷凍、移動体の振動、熱負荷ラック、変電室、および同様の制約。-
信頼性の要件
ベアリングのタイプ、目標寿命、騒音制限、認証の必要性、サンプル試験、加速寿命試験、生産の一貫性。{0}}
エンジニアリング文書
データシート、2D 図面. 3D CAD。配線図、設置メモ、サンプル テスト レポート、認証、および適合宣言。
クロスフローファンの型式と仕様
モーターの種類、電圧、風量、圧力、騒音レベル、および
設置寸法。
クロスフローファンの概要
クロスフロー ファンは、円筒形の多翼羽根車を使用して、比較的低い静圧で幅広で均一なエア カーテンを供給します。{0}フラットな構造は、コンパクトな空調設備、家電製品、エアカーテン、電子機器冷却、その他の狭い設置スペースに適しています。
キーレンジ
- 最大風量 4,200 m3/h、
- 最大入力電力330 W、
- 10 dB(A) までの低騒音オプション。-
特徴
- コンパクトなデザイン:コンパクトな構造により、限られた設置スペースに対応します。
- 高い柔軟性:インペラのサイズとモーターの仕様は、さまざまな用途に合わせて選択できます。
- 高精度の空気誘導:-独自の出口構造により、目的の空気を誘導します。
- スムーズな動作と低騒音:マルチブレードのインペラと正確なハウジング ガイダンスにより、静かな動作が保証されます。
- 高いエアフロー:空気は比較的低い静圧で広い出口領域に均一に送られます。
- エネルギー効率の高い消費:{0}EC モーター オプションにより、電力使用量と運用コストが削減されます。
ECモーターの利点
- 非常に低速を含むあらゆるファン回転速度で効率的なパフォーマンスを発揮します。
- 低発熱でコンパクトなアウターローターモーター寸法。
- 最大ファン速度はグリッド周波数に依存しません。
- 50 Hz と 60 Hz の両方の電源への接続に適しています。
- エネルギー需要は標準モーターに比べて約 3 分の 1 低くなります。
- PCパラメータ設定、データ交換、集中ファン制御をサポートします。
ECクロスフローファン
EC クロスフロー ファンのモデル、電圧、風量、静圧などのコア データと、換気要件を正確に一致させるための P- 曲線を提示します。お気軽にお問い合わせください。
技術データ
| 部品番号 | 電圧V | 頻度Hz | 現在A | 力W | スピード回転数 | 気流m³/h | 空気圧パ | ノイズdB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-TO80A-EE-415(L000) | 230 | 50/60 | 0.25 | 37.2 | 1,850 | 430 | 33 | 51 |
| VL-TO80A-EE-1116(L000) | 230 | 50/60 | 0.39 | 58.08 | 1,700 | 1,082 | 24 | 54 |
| VL-TO80A-EE-440(R000) | 230 | 50/60 | 0.27 | 40.8 | 1,700 | 642 | 59 | 57 |
| VL-TO80A-EE-860(R000) | 230 | 50/60 | 0.38 | 56.4 | 1,500 | 1,000 | 53 | 55 |
| VL-T100A-EE-380(L000) | 230 | 50/60 | 0.31 | 50.0 | 1,500 | 710 | 62 | 58 |
| VL-T100A-EE-780(L000) | 230 | 50/60 | 0.71 | 115.0 | 1,500 | 1,350 | 58 | 63 |
航空性能
DCクロスフローファン
DC クロスフロー ファンのモデル、電圧、風量、静圧などのコア データと、換気要件を正確に一致させるための P- 曲線を提示します。お気軽にお問い合わせください。
技術データ
| 部品番号 | 電圧V | 頻度Hz | 現在A | 力W | スピード回転数 | 気流m³/h | 空気圧パ | ノイズdB(A) |
|---|---|---|---|---|---|---|---|---|
| VF-T030A-EE-1082(R002) | 12 | 9~15 | 0.60 | 7.2 | 2,400 | 175 | 17 | 38 |
| VD-T030A-EE-1082(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,400 | 175 | 17 | 38 |
| VD-T040A-EE-1055(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,600 | 290 | 18 | 38 |
| VF-T043A-EE-420(R000) | 12 | 9~15 | 0.52 | 6.24 | 2,600 | 202 | 19 | 10 |
| VD-T043A-EE-420(R000) | 24 | 16~28 | 0.33 | 7.92 | 2,600 | 202 | 19 | 10 |
| VD-T045A-EE-870(R000) | 24 | 16~28 | 0.85 | 20.4 | 1,800 | 516 | 25 | 48 |
| VF-T050A-EE-418(R000) | 12 | 9~15 | 1.16 | 13.95 | 2,400 | 395 | 45 | 43 |
| VD-T050A-EE-418(R000) | 24 | 16~28 | 0.61 | 14.64 | 2,400 | 395 | 45 | 43 |
| VD-T060A-EE-1305(R001) | 24 | 16~28 | 2.20 | 52.8 | 1,800 | 820 | 60 | 54 |
| VD-T080A-EE-860(R000) | 24 | 16~28 | 2.35 | 56.4 | 1,500 | 1,000 | 53 | 55 |
航空性能
ACクロスフローファン
AC クロスフロー ファンのモデル、電圧、風量、静圧などのコア データと、換気要件を正確に一致させる P- 曲線を提示します。お気軽にお問い合わせください。
技術データ
| 部品番号 | 電圧V | 頻度Hz | 現在A | 力W | スピード回転数 | 気流m³/h | 空気圧パ | ノイズdB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-T030A-SP-986(R000) | 230 | 50 | 0.15 | 18.0 | 2,400 | 170 | 17 | 38 |
| VL-T040A-SP-1055(R000) | 230 | 50 | 0.22 | 17.0 | 2,100 | 255 | 18 | 38 |
| VL-T043A-SP-420(R000) | 230 | 50 | 0.14 | 20.0 | 2,500 | 163 | 19 | 37 |
| VL-T045A-SP-870(R000) | 230 | 50 | 0.40 | 56.0 | 1,700 | 505 | 27 | 49 |
| VL-T048A-SP-418(R000) | 230 | 50 | 0.32 | 35.0 | 2,000 | 343 | 35 | 44 |
| VC-T050A-SP-418(R000) | 115 | 60 | 0.96 | 62.4 | 3,000 | 337 | 45 | 46 |
| VL-T050A-SP-418(R000) | 230 | 50 | 0.47 | 52.4 | 2,600 | 308 | 49 | 44 |
| HL-T060A-SP-1300(R000) | 230 | 50 | 0.38 | 52.0 | 2,200 | 720 | 24 | 45 |
| VL-T065A-AI-620(R000) | 230 | 50 | 0.20 | 42.0 | 1,300 | 610 | 42 | 35 |
| VL-T080A-AE-1270(R001) | 230 | 50 | 0.31 | 64.0 | 1,200 | 1,390 | 41 | 57 |
| VL-T100A-AI-765(R000) | 230 | 50 | 0.40 | 60.0 | 1,050 | 1,150 | 74 | 63 |
| VL-T120A-AI-915(R001) | 230 | 50 | 0.40 | 60.0 | 900 | 1,822 | 90 | 67 |
| VL-T150A-AI-1215(R000) | 230 | 50 | 2.21 | 330.0 | 860 | 4,200 | 85 | 75 |
航空性能
からのエンジニアリングコラボレーション
本番環境への要件
クロスフロー ファン プロジェクトは、単なる標準的なファンの購入ではありません。適切なサプライヤーは、最初の要件概要から文書、サンプルテスト、パイロット検証、安定した量産に至るまで機器の統合をサポートする必要があります。
要件の概要
用途、風量、静圧、騒音目標、寸法、電圧、温度、年間需要などを確認します。
提案書と書類
推奨モデル、データシート、2D/3D ファイル、取り付けメモ、および電気ソリューションを提供します。
サンプル試験
お客様は実機でエアフロー、騒音、温度上昇、制御ロジック、実装スペースなどをテストします。
パイロット検証
BOM、コネクタ、ブラケット、パッケージング、寿命、小規模な生産バッチでの一貫性を検証します。
量産
コスト、騒音、エネルギー性能を継続的に改善しながら、予測と注文ペースに従って供給します。
-
![エアコン用 Blauberg 40mm AC クロスフロー ファン]()
エアコン用 Blauberg 40mm AC クロスフロー ファン証明書:UL、CE、ROHS、CCC、ISO;. 供給能力: 年間400,000個。. MOQ: EXW価格に基づいて1〜100個;上記の 100 個は FOB 価格に基づいています。. HSコード:8414593000
-
![Blauberg 60mm AC 接線ファン高効率 115V クロスフローブロワー電気ヒーターおよびディスプレイキャビネット用]()
Blauberg 60mm AC 接線ファン高効率 115V クロスフローブロワー電気ヒーターおよびディスプレイキ...証明書:UL、CE、ROHS、CCC、ISO;. 供給能力: 年間400,000個。. MOQ: EXW価格に基づいて1〜100個;上記の 100 個は FOB 価格に基づいています。. HSコード:8414593000
-
![80mm AC接線ファン230V 70W高効率送風機、HVACシステム、冷蔵庫、エアカーテン用]()
80mm AC接線ファン230V 70W高効率送風機、HVACシステム、冷蔵庫、エアカーテン用証明書:UL、CE、ROHS、CCC、ISO;. 供給能力：年間40万個。. MOQ: EXW価格に基づいて1〜100個。上記の 100 個は FOB 価格に基づいています。. HSコード:8414593000
-
![80mm ACクロスフローファン230V HVACブロワー高静圧エアカーテンおよび冷凍装置用]()
80mm ACクロスフローファン230V HVACブロワー高静圧エアカーテンおよび冷凍装置用証明書:UL、CE、ROHS、CCC、ISO;. 供給能力：年間40万個。. MOQ: EXW価格に基づいて1〜100個。上記の 100 個は FOB 価格に基づいています。. HSコード:8414593000
-
![医療機器冷却用のコンパクトな 80mm EC 接線クロスフローブロワー]()
医療機器冷却用のコンパクトな 80mm EC 接線クロスフローブロワー証明書:UL、CE、ROHS、CCC、ISO;. 供給能力: 年間400,000個。. MOQ: EXW価格に基づいて1〜100個;上記の 100 個は FOB 価格に基づいています。. HSコード:8414593000
-
![48mm ACクロスフローファン220V接線ブロワー、アルミホイール付き]()
48mm ACクロスフローファン220V接線ブロワー、アルミホイール付き証明書:UL、CE、ROHS、CCC、ISO;. 供給能力：年間40万個。. MOQ: EXW価格に基づいて1〜100個。上記の 100 個は FOB 価格に基づいています。. HSコード:8414593000
-
![EC 100mm エネルギー効率の高いエアコン冷却用クロスフロー ファン--]()
EC 100mm エネルギー効率の高いエアコン冷却用クロスフロー ファン--証明書:UL、CE、ROHS、CCC、ISO;. 供給能力: 年間400,000個。. MOQ: EXW価格に基づいて1〜100個;上記の 100 個は FOB 価格に基づいています。. HSコード:8414593000
-
![HVAC および電子機器冷却用 60mm AC 低ノイズ接線ブロワー]()
HVAC および電子機器冷却用 60mm AC 低ノイズ接線ブロワー証明書:UL、CE、ROHS、CCC、ISO;. 供給能力: 年間400,000個。. MOQ: EXW価格に基づいて1〜100個;上記の 100 個は FOB 価格に基づいています。. HSコード:8414593000
クロスフロー ファンによるコア サービス-
メーカー
当社は、機器メーカーがエアフロー、スペース、ノイズ、電圧、信頼性の要件を、サンプリング、承認、繰り返し生産に対応できるファン ソリューションに変換するのを支援します。
エンジニアリングの選択とカスタマイズ
- 目標風量、静圧、設置スペース、吸排気経路、騒音限界、温度、電圧、制御方法を検討してください。
- AC、DC、または EC モーターのオプション、羽根車の直径と長さ、速度制御、取り付け方向、ガード、ブラケット、コネクターを推奨します。
- データシート、2D 図面、3D CAD、配線図、サンプル仕様を提供して、顧客の設計をサポートします。-
- カスタム長、高温動作、耐湿性、低ノイズ調整、長寿命設計、アプリケーション固有の構成をサポートします。{{0}{0}{1}
サンプリング、検証、安定供給
- 最終承認前に、フィットチェック、エアフローおよび騒音テスト、熱試験、パイロット生産用のサンプルを作成します。
- 必要に応じて、パフォーマンスチェック、信頼性検証、受入検査書類、およびコンプライアンス証拠をサポートします。
- 工具、BOM、モーターとインペラの一貫性、梱包、ラベル付け、生産トレーサビリティを管理して、バッチの変動を削減します。
- OEM 機器プログラムの試験的注文から量産計画、交換サポート、長期供給までを提供します。{0}{1}{0}{1}
クロスフローファンはどのように動作しますか?
クロスフローファンの特徴は、空気がローターの開いた面を通って流入し、反対側を通って出口スクロール (ボリュート) に流出するときに、空気がインペラを 2 回通過することです。
完全な空気の流れの経路は次のとおりです。
エアインテーク
周囲の空気は、円筒形インペラの全長に沿って吸気グリルを通って引き込まれます -ローターの全長が有効な空気吸入口となります。
最初のブレードパス
前方に回転する湾曲したブレードは、空気がローターを横切るときに半径方向内側に加速し、速度と勢いを高めます。{0}
ボルテックスコアの形成
安定化する偏心渦がボリュート タング付近に形成され、流れのパターンを固定し、出口幅全体にわたって一定の静圧を維持します。
セカンドブレードパス
空気はもう一度インペラを通過し、出口スクロールに向かう前に速度がさらに上がります。
層流放電
空気は、羽根車の全長にわたって均一な、幅広で滑らかな層流（低乱流）シート - として出口グリルから排出されます。
- → より均一な熱交換:均一な空気の流れにより、HVAC 蒸発器コイルと加熱要素全体のホット/コールド スポットが防止されます。
- → 空気力学的騒音の低減:滑らかで平行な空気の層により、回転軸方向の放電よりも乱流ノイズが大幅に少なくなります。
- → 予測可能なエアカーテン性能:端から端まで一貫した速度で、出入り口に途切れることのない連続したエアシートを設置します。
モーターとベアリングの構成
駆動モーターは通常、空気流の外側のドラム シャフトの一端に取り付けられ、精密に設計されたシャフトを介して接続されています。{0}}このモーターの外部配置により、モーター巻線への熱ストレスが軽減され、保守性が簡素化され、モーターの熱による気流の汚染が防止されます。
スリーブベアリング
低コスト。軽負荷用途での水平取り付けに適しています-
ボールベアリング
定格 40,000-50,000+ 時間。あらゆる取り付け方向と連続使用サイクルに適しています
主要な仕様とパラメータ
次の表は、3 つの主要なサイズ カテゴリにわたる性能エンベロープを定義しています。自由空気の最大値だけでなく、実際の動作点 (空気流量 + 静圧) でのテスト データを常にメーカーに要求してください。-
| パラメータ | 小さい80mm以下 | 中くらい80～120mm | 大きい >120mm |
|---|---|---|---|
| 電圧（直流） | 5V / 12V | 12V / 24V | 24V / 48V |
| 電圧（交流） | 110V/220V | 110V/220V | 110V/220V |
| マックスエアフロー | 10-40CFM | 40-120CFM | 120-200+CFM |
| 騒音レベル | 25～35dB
|
30-42dB
|
35-50dB
|
| 静圧 | 0.05 ～ 0.15 インチ H₂O | 0.10～0.25 inH₂O | 0.15 ～ 0.35 インチ H₂O |
| 寿命（ボールベアリング） | 40,000～50,000時間 | 40,000～50,000時間 | 40,000～50,000時間 |
| 代表的な用途 | 小型家電、電子機器 | 冷暖房空調設備、空気清浄機 | 業務用空調設備、エアカーテン |
インペラの長さ対空気流量
クロスフローファンが提供する最も強力な設計の自由度の 1 つは、カスタマイズ可能なインペラの長さです。気流はインペラの長さに応じてほぼ直線的に変化するため、出口幅の正確な一致が可能になります。
騒音性能のベンチマーク
| 騒音レベル | 環境への適合性 | 代表的なモーターの種類 |
|---|---|---|
| <30 dB | 高級住宅用、医療グレード、寝室用エアコンユニット- | EC/ブラシレスDC |
| 30-40dB | 標準住宅用空調設備、オフィス、リビングエリア | DC/ACコンデンサ |
| 40～50dB | 商業、軽工業、倉庫 | 交流 / 日陰のポール |
| >50dB | 重工業用（防音が必要） | AC 三相- |
アスペクト比、エアフロー、密度スケーリング
接線ブロワーを区別する指標は、インペラの長さ (L) と外径 (D) の間の高いアスペクト比です。 25-150 mm という小さな直径と、76 mm から 1,200 mm 以上の直線長を組み合わせることで、先端速度、直径、局所的なノイズを増加させることなく、L を延長することで容積スループットを 2 倍にすることができます。
発生する圧力は低く維持されます-（通常は 12-100 Pa）。静圧は周囲の密度に影響されます（ただし、密度は体積流量を変えません）。
校正プロトコル。ベンチマークは、自由空気、水平軸、20-25 度、基準密度 ρ= 1.2 kg/m3 で、5 分間のウォームアップ後に検証されます。{0}
クロスフローファンの主な用途
クロスフロー ファンは、均一なエアフロー、薄型、拡張可能な長さの独自の組み合わせにより、複数の大量生産産業で選ばれるコンポーネントとなっています。{0}}
加熱対流器、ヒートポンプラジエーター、トレンチ暖房
暖房対流器、ヒートポンプラジエーター、床トレンチ暖房システムは、スリムな接線方向送風機を使用して、窓のラインや長い床チャネルに沿って暖かい空気を均等に移動させます。長い放電範囲は熱交換器に適合し、低ノイズの DC または EC 可変速度により快適性が向上し、室内サーモスタットや BMS プラットフォームと統合できます。-
エアカーテン
小売店の出入り口の上にあるエア カーテンには、ドアの全幅にわたって長く切れ目のないエア シートが必要です。フルスパンで稼働する単一のクロスフローファンインペラは、通常の出口速度 8 ～ 12 m/s で端から端まで一貫した速度で、必要な連続バリア - を生成します。
空気清浄機・暖房器具
タワー- スタイルの空気清浄機とパネル/セラミック ヒーターは、クロスフロー ファンを使用して、スリムな筐体からフィルターや発熱体を通して空気を移動させます。断面が薄いため、遠心ファンでは不可能だったエレガントなタワーデザインが可能になります。-
エレクトロニクス、データセンター、変圧器の冷却
プリンタ、コピー機、通信筐体、ラック機器、データセンターの熱負荷試験装置、乾式変圧器は、クロスフローの幅広い層流放電の恩恵を受けます。{0}エアフローは PCB 表面、サーバー エミュレータ ベイ、トランス コイル全体に広がり、ホットスポットを防ぎながら、カスタマイズされた電圧、ファン速度、ヒーター出力要件をサポートします。-。
冷凍、食品機器、オーブン制御の冷却
業務用ディスプレイ冷蔵庫、業務用キッチン、食品機器、家庭用オーブン制御装置、および包装機器は、コンパクトなチャネル内で空気を均一に循環させるためにクロスフロー ファンを利用しています。設計は、高温、湿度、グリース、ヒーター要素、ガード、特殊コネクター、連続生産システムにおける局所冷却に適応できます。
医療機器とレーザー
人工呼吸器、患者加温器、画像診断装置には、ほぼ静かで、正確に制御され、汚染のない気流が必要です。{0}{1}クロスフロー ファンは、エキシマ レーザー (半導体フォトリソグラフィー) にも使用されます。エキシマ レーザーでは、正確な均一性を備えた高いガス循環速度がレーザー出力の安定性に重要です。
クロスフローファン VS.アキシャル VS.遠心分離
クロスフロー ファンを他の主要なファン タイプと比較する方法を理解することは、正しく適用するために不可欠です
選択。各タイプは、異なる動作体制で優れた性能を発揮します。
クロスフローファン
- エアフローの方向横/垂直
- フローパターン均一な層状シート
- 圧力範囲低-中
- 騒音レベル低い
- フォームファクター細くて細長い
- 速度制御良好 (PWM/0-10V)
- ベストユース均一な広域気流-
軸流ファン
- エアフローの方向軸に平行
- フローパターン回転/乱流
- 圧力範囲低い
- 騒音レベル中くらい
- フォームファクターコンパクト、円形
- 速度制御良い
- ベストユース大容量、オープンスペース
遠心ファン
- エアフローの方向半径方向外側 (90%)
- フローパターン高速ジェット-
- 圧力範囲中-高
- 騒音レベル中-高
- フォームファクターかさばる丸いハウジング
- 速度制御良い
- ベストユース高圧ダクトシステム
AC VS. DC VS. ECクロスフローファン
モーターのタイプは、エネルギー効率、騒音性能、
そして寿命。ここでは直接比較します。
ACクロスフローファン
- シンプルな回路でコントローラー不要
- 最低単価
- 直接主電源 (110V-240V) 動作
- 固定速度（制限制御）
- フルスピードでの騒音が大きくなる
- 部品の負荷効率が低い-
DCクロスフローファン
- フルPWM/0-10V速度制御
- すべての速度で低騒音
- DC12V/24V/48V対応
- バッテリー＆EV対応
- DC電源が必要です
- ACと比較して単価が高い
ECクロスフローファン
- AC主入力、DCモーター効率
- フル可変速度 (0 ～ 100%)
- BACnet/Modbus/0-10V対応
- ErP/EnergyStar準拠
- 最長寿命 (50,000+ 時間)
- 最高単価
空気効率と基準に-接続-
空気は前方に湾曲したブレード列を 2 回通過するため、内部損失は本質的に 2 倍になり、偏心渦が運動エネルギーを継続的に抽出します。{0}電線から空気への合計効率は、次の 3 つの副-効率の積です。-
従来の AC 陰影-ポール ドライブの総効率の上限は 12{2}}25 % でした。最新の EC 外部-ローター モーターは、静圧曲線の膝部分でピークとなるフラットで予測可能な出力曲線を持ち、出力を 45 ～ 55 % に引き上げます。
規制遵守
ライフサイクルコストと EC アップグレード ROI
B2B 調達では、資本コストよりも総所有コストを優先する必要があります。低階層の誘導ファンは購入コストは安くなりますが、運用コストは高くなります。 EC は ROI モデルを直接アップグレードします。
走っている
=長くなりました
ベアリングの寿命
適切なクロスフローファンの選択方法
この 7 ステップの体系的なプロセスに従って、アプリケーションに適切なクロスフロー ファンを指定します。仕事
シーケンス内の各ステップを実行する - ステップのスキップは、フィールド パフォーマンスの問題の主な原因です。
アプリケーション要件を定義する
ldentiry の主要なユースケース: HVAC、エア カーテン、電子機器冷却、家電製品、または産業プロセス。各カテゴリーには風量と騒音の基準が定められており、それによって仕様範囲が即座に狭められます。
利用可能なスペースを測定する
封入封筒の最大の長さ、幅（深さ）、および高さを記録します。通常、クロスフローインペラの長さはカスタマイズできます。一般的なインペラの直径は、DC の場合は 50 mm ～ 140 mm、AC の場合は最大 150 mm+ です。
必要な風量を計算する
システムの熱負荷を使用して、最小限必要な CFM を計算します。冷却用途の場合:
20% の安全マージンを追加して選択してください。信頼性と騒音を最適化するには、定格最大風量の 80% 以下で動作するファンを選択してください。
システムの静圧を評価する
すべての下流コンポーネント (フィルター、グリル、熱交換器、ダクト) にわたる圧力損失を推定します。クロスフロー ファンは低から中静圧 (通常は最大 0.3 ～ 0.4 インチ H) 向けに最適化されています。
モータータイプの選択
- AC:コストが主な要因であり、可変速度は必要ありません
- DC12V/24V:バッテリー / ポータブル システム、家庭用電化製品、ノイズに敏感な-
- DC24V/48V：EVキャビン換気、産業用DCバス
- EC:商業用 HVAC、グリーン{0}}認定プロジェクト、継続的な高負荷運転-
ノイズ制限の指定
1 メートルの距離で最大許容 SPL を確立します。自由空気最大値だけでなく、実際の動作点での騒音データをメーカーにリクエストしてください。-:
- 住宅/医療:35dB(A)以下
- オフィス/商業:40dB(A)以下
- 軽工業:50dB(A)以下
環境要件と認証要件を確認する
- IP等級:湿気や粉塵の多い環境向けの IP44 (防沫-) または IP54 (粉塵 + 飛沫)
- 温度：標準 +70 度以下。 +105度以上の高温バージョン-
- 認証:対象市場規制ごとの CE、UL、RoHS、REACH
- ベアリング：非水平取り付けまたは延長デューティ サイクルにはボール ベアリングが必須-
インストール、統合、トレンド
シャフトアライメントとベアリング
安定したベースプレートに水平に取り付けるのが理想的です。垂直方向の場合は、軸方向の推力を伝達するためにデュアル シールド ボール ベアリング（スリーブではなく）が必要です。{0}
シャフトの振れを防止
長いインペラは振動や熱変化によってたわむ可能性があります。- ハウジングとシャーシの間にエラストマー絶縁マウントを追加してください。
クリアランスゾーン
吸気時と排気時には、インペラ外径の少なくとも 1.5 倍の明確な境界を維持してください。制限すると渦が乱され、騒音が増大し、圧力が低下します。
設置とメンテナンス
- フラットなデザインで狭いスペースへの設置もサポートします。
- 45度、90度、180度などの吹出口角度により、設置スペースに合わせてご使用いただけます。
- さまざまなエアフロー要件に合わせて、水平または垂直の設置を選択できます。
- モジュラー設計は、他のコンポーネントと緊密に統合できます。
- インペラとケーシングは簡単に掃除できるので、ほこりの蓄積を軽減できます。
- 外部ローターモーターまたは分割設計により、メンテナンスと交換が容易になります。
代表的な産業
- 家庭用電化製品:室内用エアコン、空気清浄機、除湿機、暖房器具。
- 商用利用:エアカーテン、冷蔵倉庫、床暖房システム、エレベーター換気システム。
- 産業用途:電子機器の冷却、印刷産業、繊維産業、工業用除塵および洗浄装置。
- 交通機関：自動車用空調システムおよび鉄道輸送。
技術動向
CFD-調整された非対称ブレード間隔により、ブレード-パスノイズが広範囲のホワイトノイズ-スペクトルに広がります。また、EC コントロールボードには、Modbus RTU を介した予知メンテナンス用のマイクロセンサーが組み込まれています。-インデックスの強化- EU Ecodesign sub-125 W および California Title 24- は、可変速ブラシレス構成を支持して固定速度誘導モデルを段階的に廃止しています。
クロスフローファンに関するよくある質問
バイヤーおよびOEM向け
クロスフローファンは何に使用されますか?
クロスフローファンと軸流ファンの違いは何ですか?
クロスフローファンの寿命はどのくらいですか?
クロスフローファンは PWM 速度制御で使用できますか?
クロスフローファンはどの電圧で動作しますか?
クロスフローファンとクロスフローブロワーの違いは何ですか?
クロスフローファンはエネルギー効率が良いですか?
Suzhou Blauberg Motoren Technology Co., Ltd.は、高品質の製品と優れたサービスを特徴とする、中国で最もプロフェッショナルなクロスフローファンのメーカーおよびサプライヤーの1つです。当社の工場からカスタマイズされたクロスフローファンを大量に購入するので、ご安心ください。お見積りのご連絡をお待ちしております。
